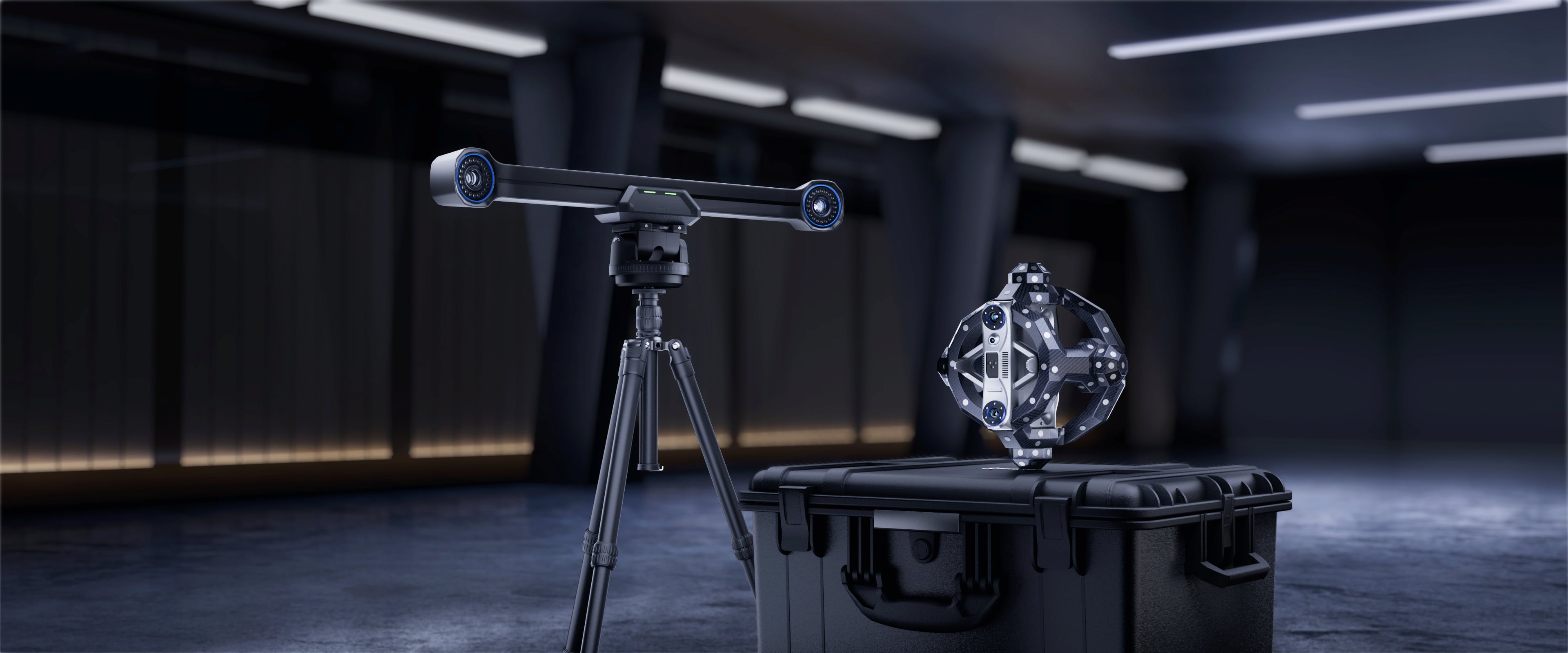

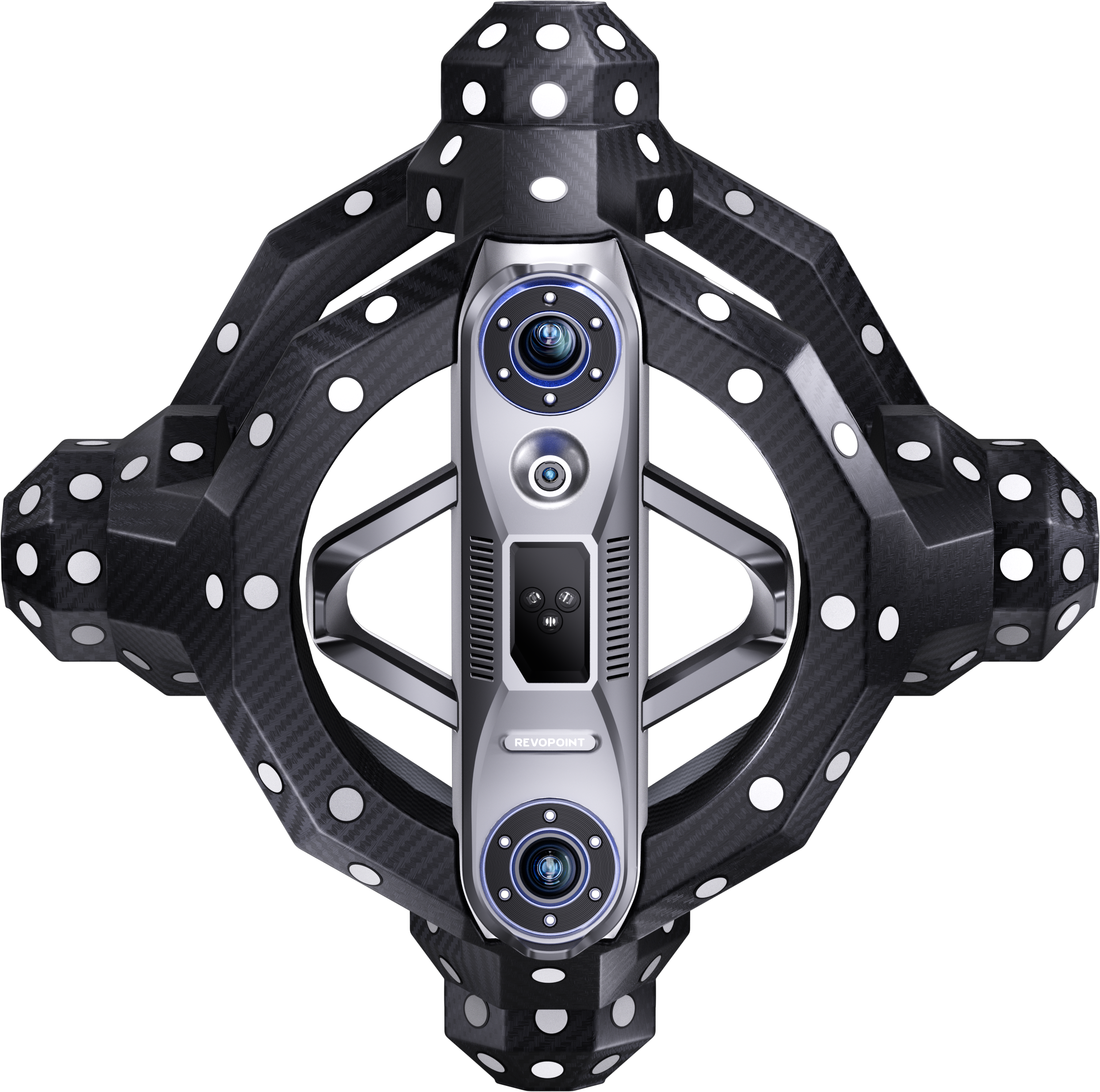

Revopoint Trackit

De Revopoint3D Trackit levert niet alleen precisie tot in de puntjes, maar denkt ook vooruit - van automatische kalibratie tot naadloze integratie in robotopstellingen. In handmatige modus of met optische tracking: Trackit zorgt voor stabiele, herhaalbare resultaten - efficiënt, flexibel en geschikt voor industrieel gebruik!

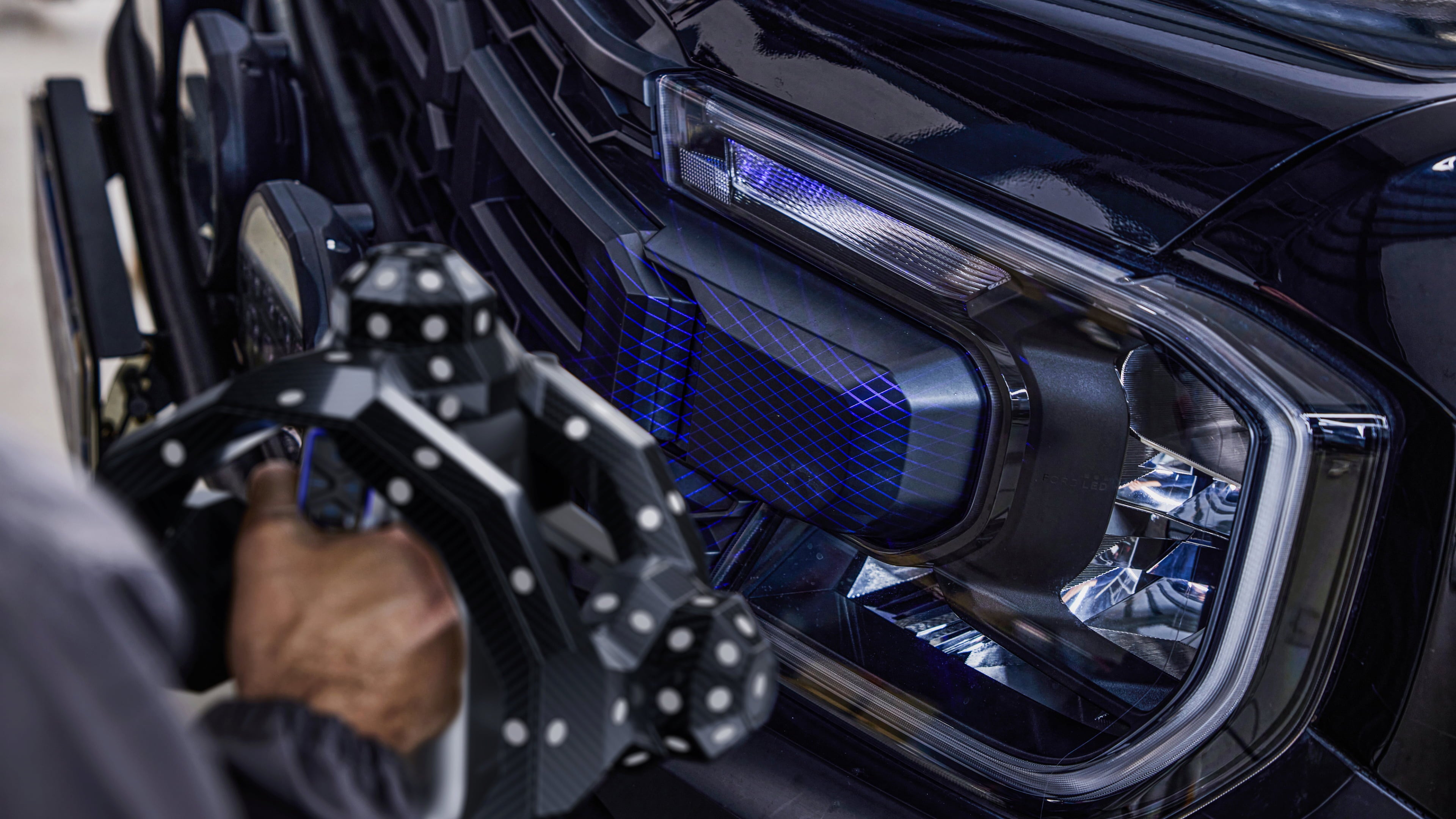

Hoogste scankwaliteit dankzij dubbele laserdetectie

Dankzij twee blauwe lasermodi past Trackit zich aan elk oppervlak en elke geometrie aan:

► 30 kruislijnenmodus: Voor snelle, volledig dekkende scans - zelfs op donkere of reflecterende materialen.

► Enkelvoudige lijnmodus: Registreert betrouwbaar diepliggende details zoals boorgaten, tandwielen, openingen en inkepingen.

Flexibel scannen met of zonder basisstation

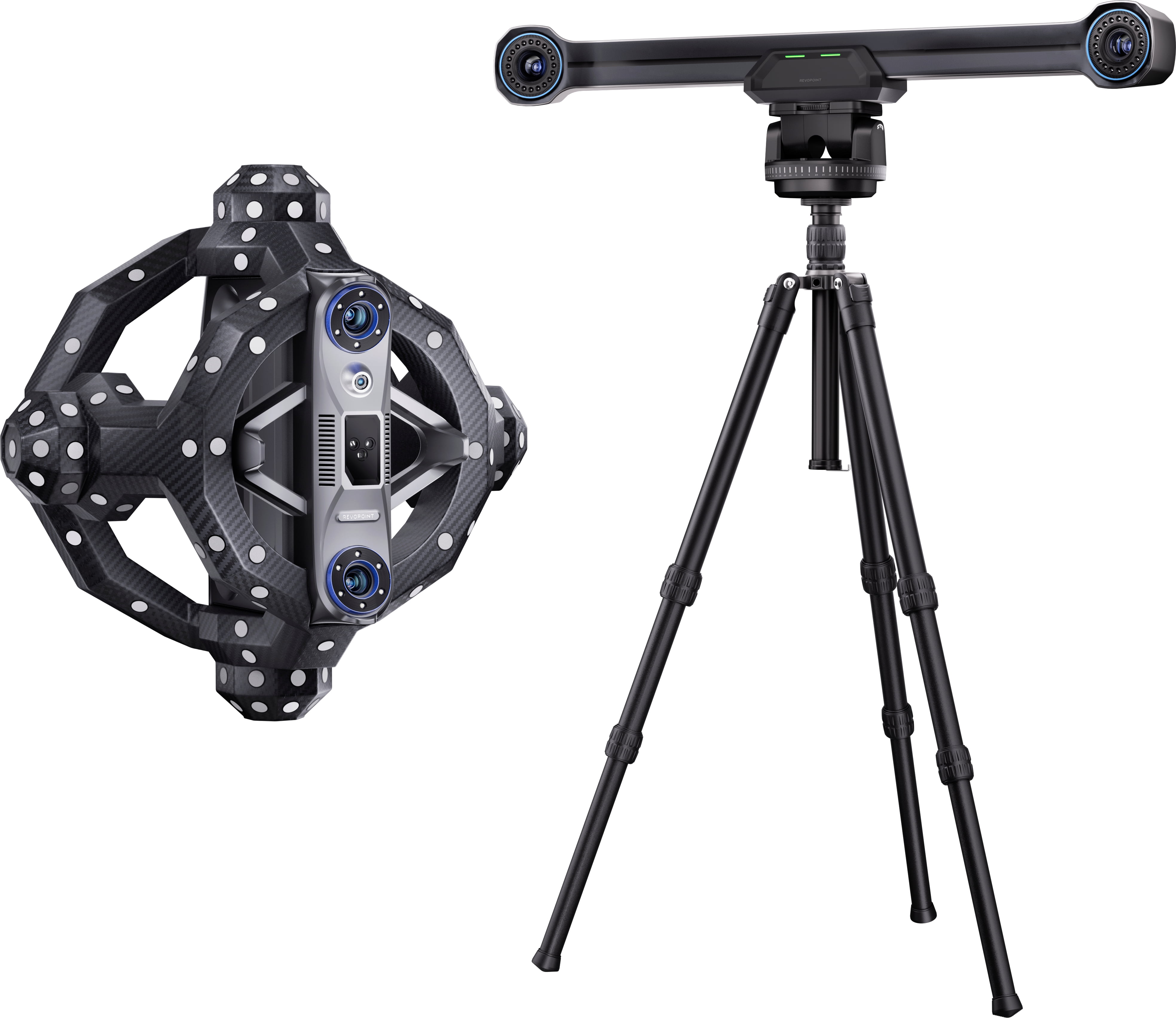

Trackit biedt twee flexibele bedrijfsmodi:

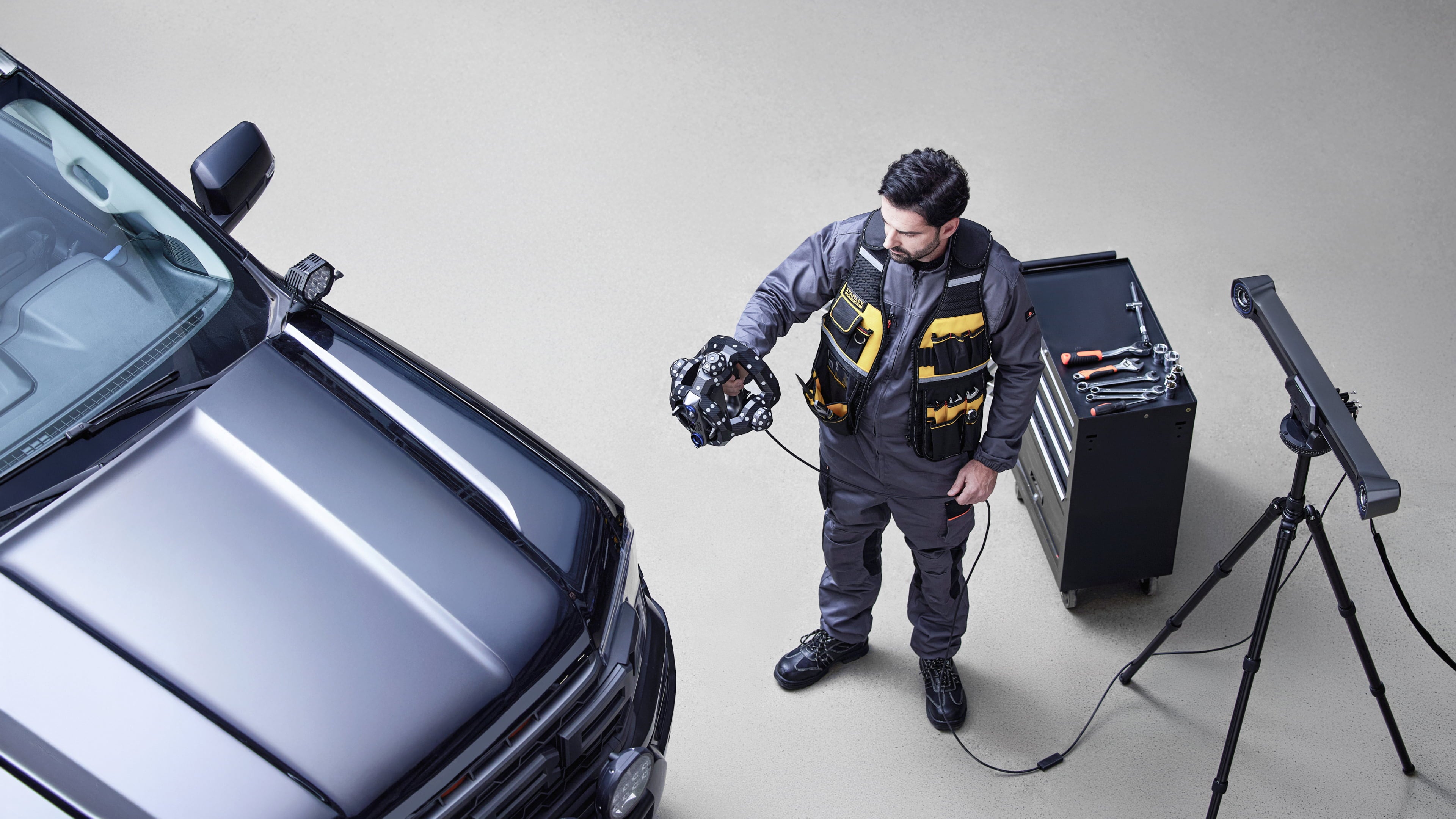

► Optisch volgen via een volgstation met twee camera's - ideaal voor objecten met een groot oppervlak.

► Standalone handmatige bediening - voor moeilijk bereikbare plaatsen of plaatsen binnenshuis waar het basisstation geen zichtlijn heeft.

Markervrije gegevensopname en modulair ontwerp voor grote objecten

Nauwkeurige lokalisatie in realtime maakt targets overbodig. Trackit werkt volledig markervrij en maakt naadloze 3D-scans van objecten tussen 10 mm en 6 meter mogelijk.

Het basisstation kan stap voor stap rond het object worden bewogen - het ankerbloksysteem zorgt voor een exacte frame-linking en volledige oppervlaktedetectie.

• Maximaal volggebied: 3260 x 2845 mm (op een afstand van 4 m)
• Meetsnelheid: tot 1,5 miljoen punten/seconde
• Werkafstand: 1,5 - 4 m
• Kabelbereik: 6 m

Automatische gimbal-kalibratie

Trackit gebruikt een intelligent gimbal-systeem met twee assen voor volledig automatische kalibratie. Dit bespaart tijd, vermindert bedieningsfouten en garandeert consistent nauwkeurige meetresultaten - zelfs met meerdere opnamen vanuit verschillende perspectieven.

Uitgebreide functionaliteit door textuurdetectie

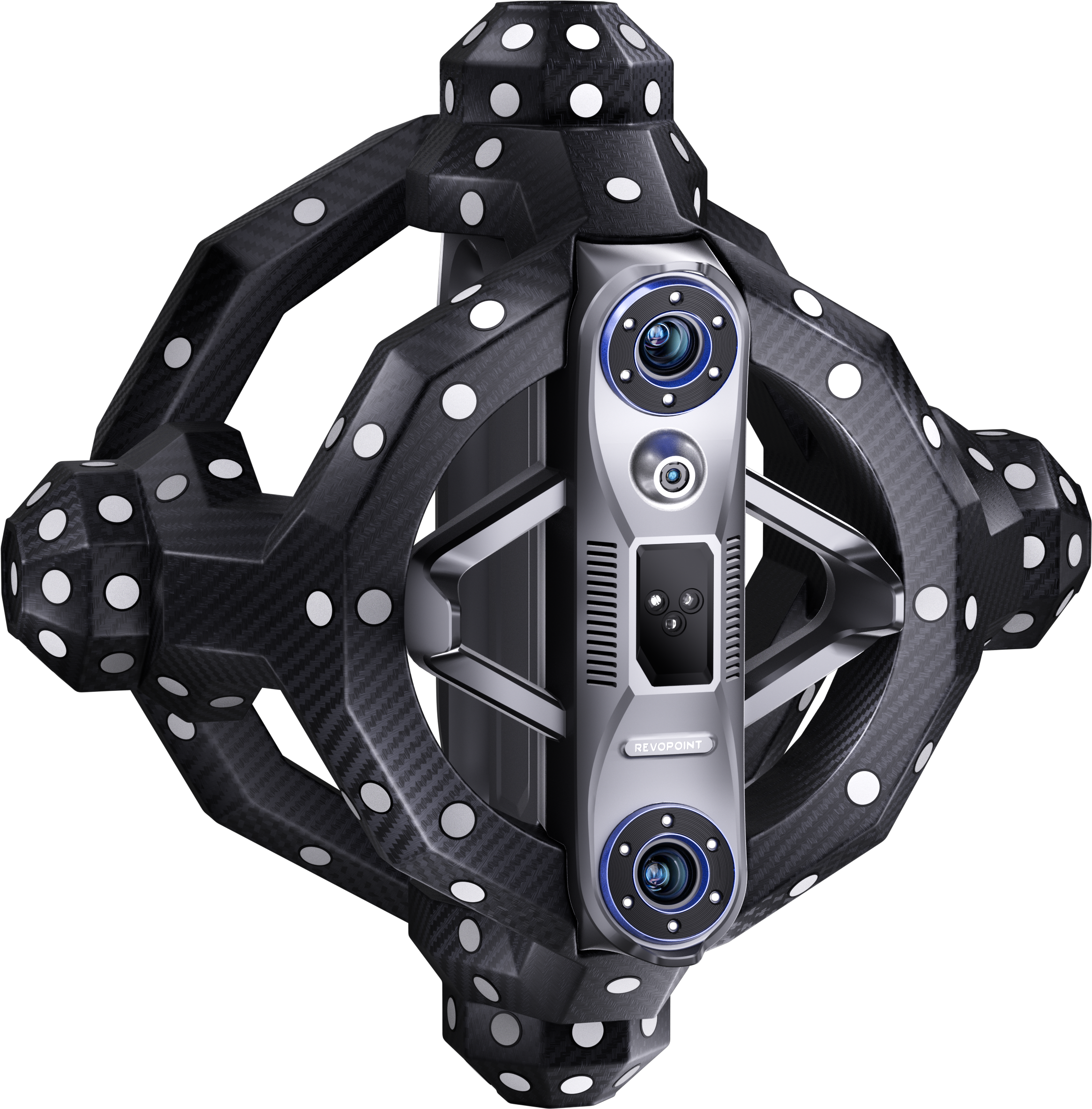

De geïntegreerde RGB-camera met hoge resolutie legt realistische texturen vast, ideaal voor visualisatie of verdere evaluatie met Revo Measure (bijv. voor testrapporten met dimensionale gegevens).

Kan worden geautomatiseerd dankzij robotinterface

In combinatie met een meewerkende robotarm (6-assig) kan Trackit worden gebruikt als een volledig geautomatiseerd scansysteem:

• Objectdiameter: tot 0,5 m
• Volumetrische nauwkeurigheid: tot 0,05 mm
• Toepassing: geautomatiseerde puntenwolk-opname van complexe geometrieën.

Geïntegreerde temperatuurbewaking

Verschillende zeer gevoelige sensoren bewaken permanent de temperatuur van de scanner en de tracker - dit voorkomt thermisch geïnduceerde drift en zorgt voor een constant hoge nauwkeurigheid.

Verdere kenmerken:

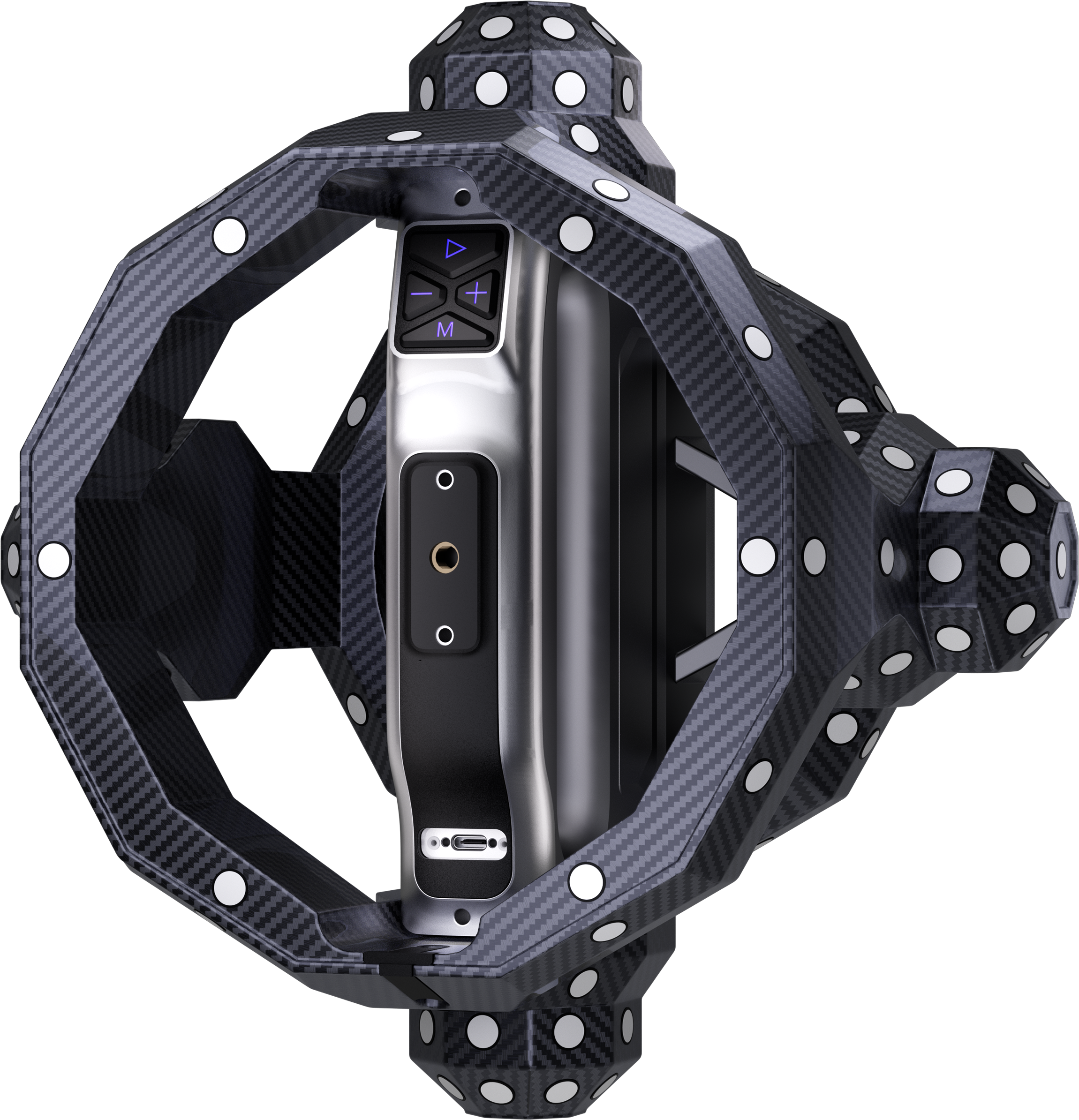

• Robuust ontwerp van de behuizing met koolstof versterkt frame

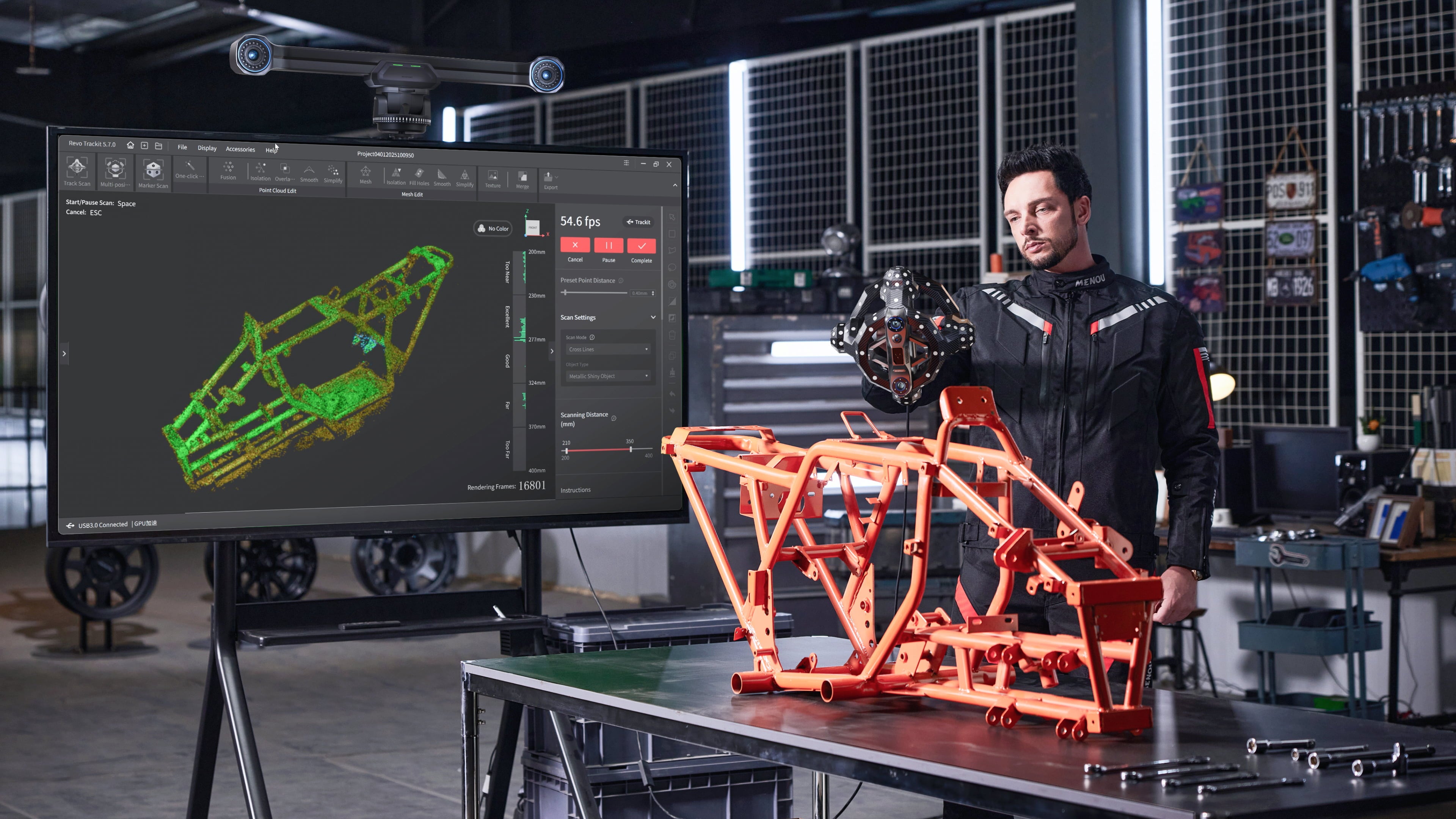

• Gratis Revo Trackit-software met realtime puntenwolkmonitoring en uitgebreide scanparameters voor optimale controle.

Bij de levering inbegrepen:

• 1 x scanner
• 1 x tracker
• 1 x scanner automatische kalibratie-eenheid (gimbal met twee assen)
• 1 x tracker automatische kalibratie-eenheid (gimbal met twee assen)
• 1 x tracker-statief
• 1 x kalibratiepaneel
• 1 x kalibratiestaaf
• 1 x statief voor kalibratiepaneel
• 1 x statief voor scanner
• 1 x netadapter
• 1 x PC-kabel (blauw)
• 1 x scannerkabel (zwart)
• 1 x scanner-gimbal-kabel (goud)
• 1 x tracker-gimbal-kabel (goud)
• Kabelbinders
• 20 x magnetische markers
• 8 x magnetische ankerblokken
• 1 x positioneerpads
• 1 x scanner adapter
• 1 x USB-stick

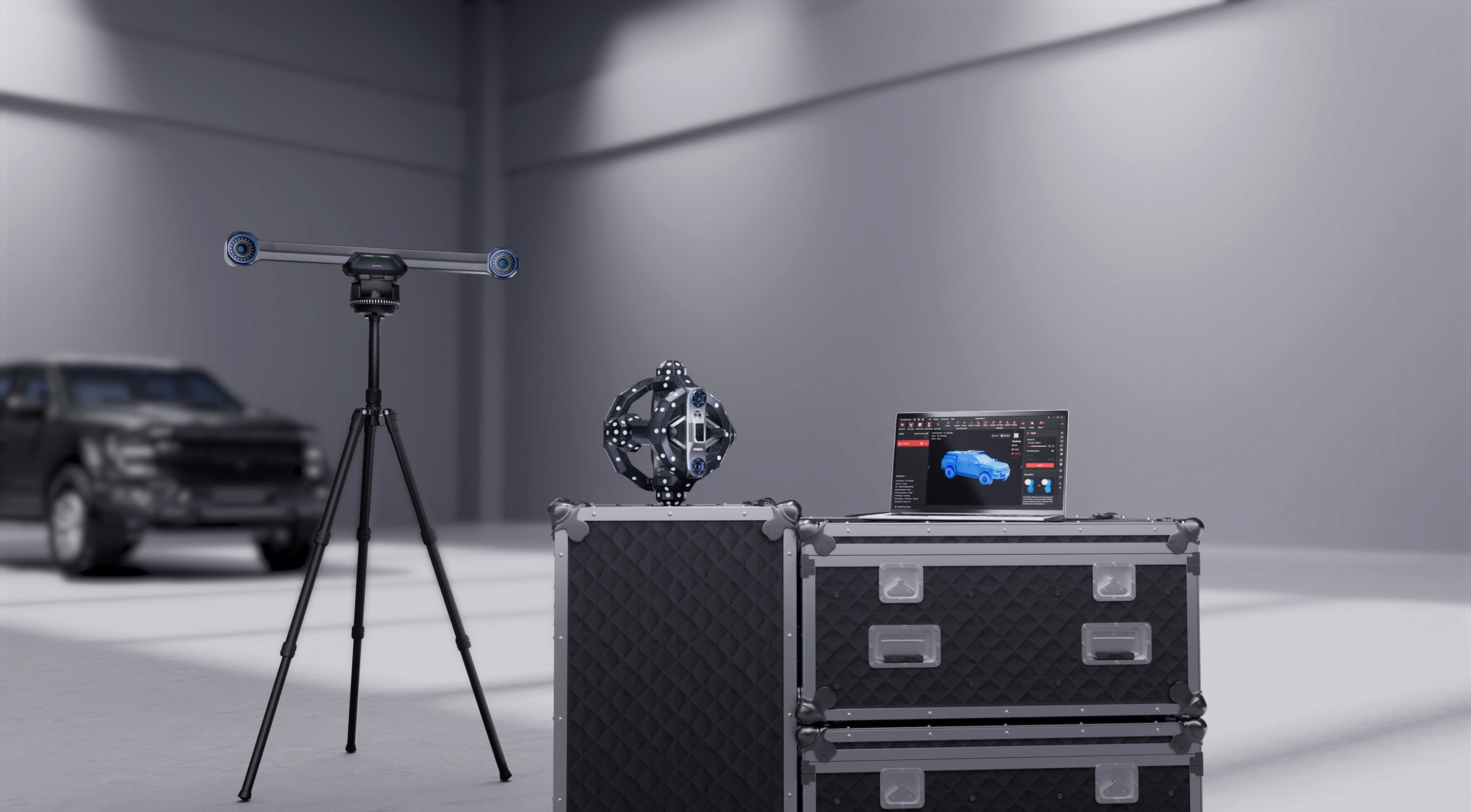

• 1 x transportkoffer met wieltjes voor tracker
• 1 x transportkoffer met wieltjes voor scanner

Technische specificaties:

► Scanner:

► Trackit:
