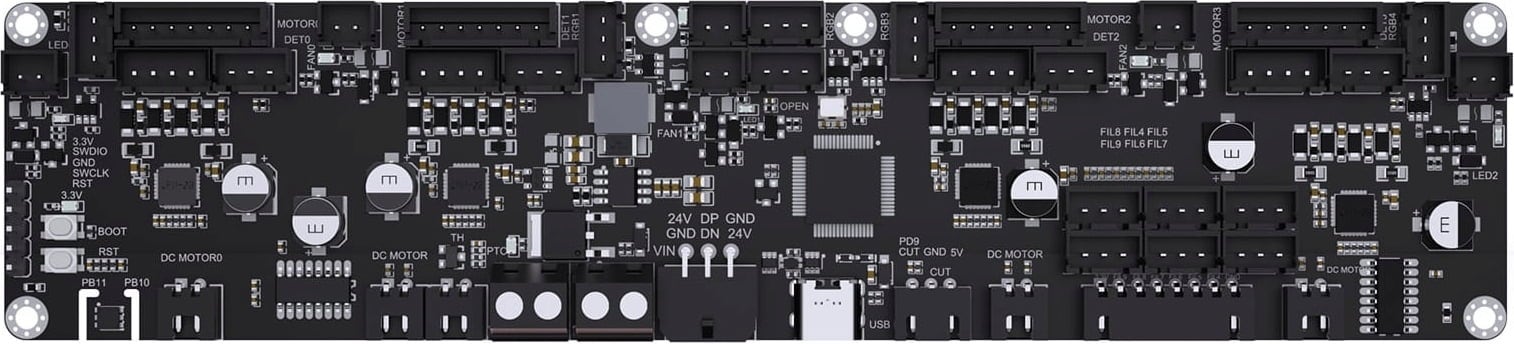

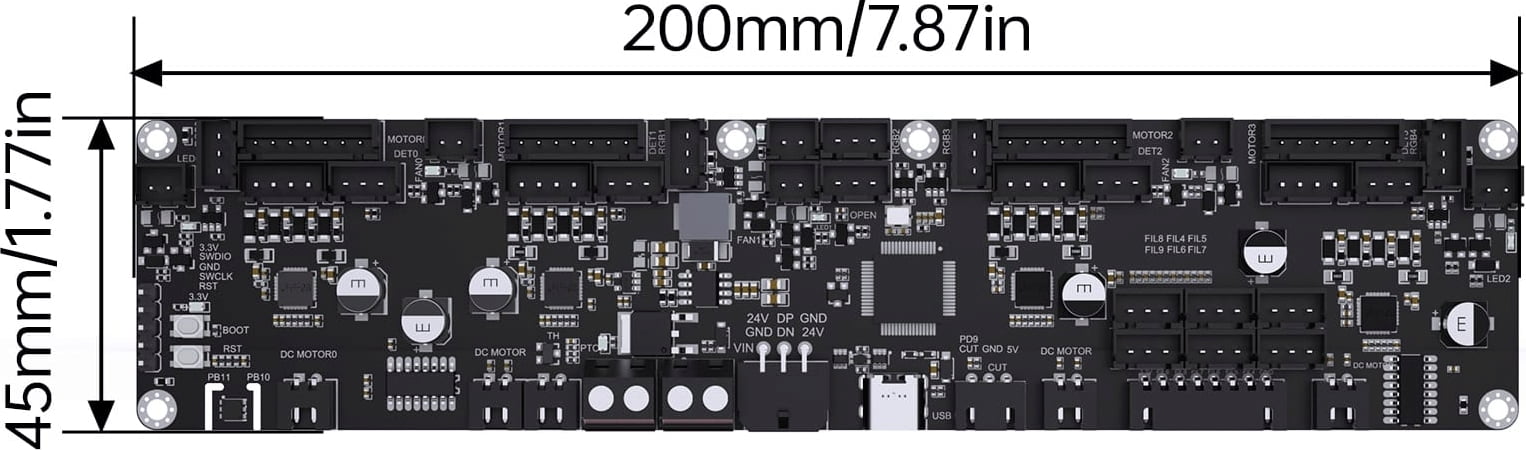

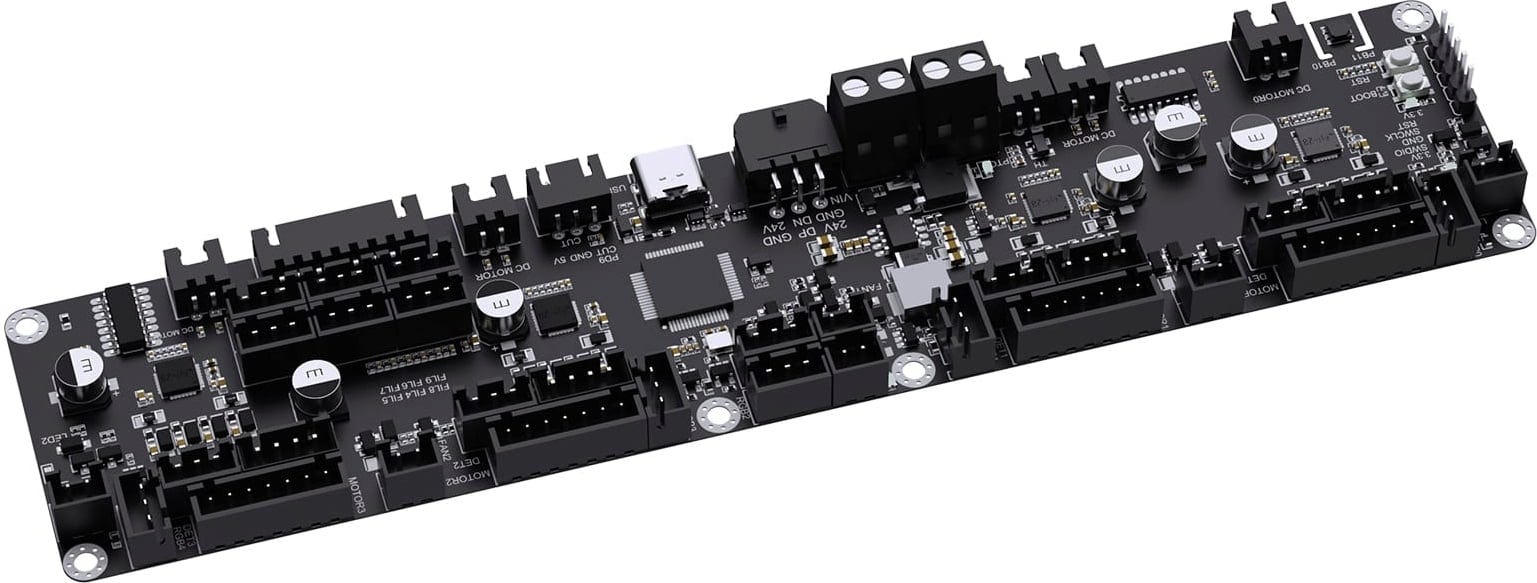

KMS PCB Kit

De BTT KMS PCB Kit is een krachtige, modulaire besturingsset voor meerkleurenprintsystemen. De kit is ontwikkeld in samenwerking met de open-sourceprojecten KMS en Happy Hare en maakt naadloze plug-and-play integratie mogelijk in bestaande multimateriaalopstellingen, waaronder Happy Hare V3- en Type-B-systemen.

Zeer nauwkeurige besturing met STM32G0B1RET6

De geïntegreerde STM32G0B1RET6 32-bits microcontroller werkt op 64 MHz en zorgt voor:

• Uiterst nauwkeurige kleurveranderingen en materiaalovergangen
• Snelle reactietijden in realtime
• Hoge operationele betrouwbaarheid
• Stabiele synchronisatie van alle aangesloten modules

Hierdoor heb je volledige controle over je meerkleureenheid.

Modulair plug-and-print ontwerp

De kit is gebaseerd op een consistent modulair systeem dat je volledige flexibiliteit biedt. Elke module is zo ontworpen dat je ze gewoon kunt aansluiten - niet solderen, niet configureren, geen moeite.

Uitbreidbare HUB voor meer modules

Wil je meer dan 4 of 6 filamenten? Geen probleem. De uitbreidbare hub maakt doorlussen mogelijk, zodat je afhankelijk van je opstelling 8, 12 of 16 kanalen kunt realiseren. Dit maakt je systeem veelzijdig en uitbreidbaar.

Meer stabiliteit dankzij redundantie

Voor maximale controle biedt de kit uitgebreide beveiligings- en redundantiefuncties:

• 6 + 6 endstop-ports
• 4 + 4 driver-ports

Sommige poorten kunnen afwisselend worden gebruikt om faalveilige systeemarchitecturen te bouwen. Gelijktijdig dubbel gebruik is niet voorzien, maar omschakeling/back-up wordt ondersteund.

Altijd optimale printcondities

De KMS PCB Kit zorgt ervoor dat de opstelling altijd klaar is onder de beste omstandigheden:

► Geïntegreerde HTU21D-sensor: een zeer nauwkeurige temperatuur- en vochtigheidssensor (±0,5 °C) die continu de interne omgevingswaarden controleert. Hierdoor blijven het filament en de componenten in optimale conditie.

► NTC-aansluiting voor externe sensoren: met een poort voor een NTC 100K temperatuursensor kun je extra meetpunten opnemen - ideaal als je bepaalde modules beter in de gaten wilt houden.

► Krachtige MOSFET's: Ondersteunt de aansluiting van externe verwarmingsmodules voor het actief drogen van filamenten. Dit vermindert vocht, voorkomt verstoppingen en verhoogt de printbetrouwbaarheid.

Maximale systeemstabiliteit

Deze kit is ontworpen om consistent stabiele, probleemloze kleurwisselingen mogelijk te maken:

► Minder signaalinterferentie: Afgeschermde kabels met MX3.0 zorgen voor een schone gegevens- en stroomoverdracht - voor consistente meerkleurenprints zonder uitval.

► Geïntegreerd, innovatief sensorontwerp: afstandscodering maakt precieze filamentdetectie mogelijk en voorkomt foutieve metingen tijdens materiaalwissels.

► Vier TMC2209 drivers aan boord: Ultrasoepele, stille werking van je motoren met stabiele koppelregeling. Dit zorgt voor soepele shuttlebewegingen en schone filamentwisselingen.

► Betrouwbare trigger met dual-stage buffer: opto-elektronische signaalverwerking over de hele keten zorgt ervoor dat elk commando nauwkeurig wordt opgevangen en stabiel wordt verzonden.

Robuuste bescherming - langdurige prestaties

De KMS PCB Kit is gebaseerd op een robuuste beveiligingsarchitectuur die alle elektronische componenten betrouwbaar beschermt:

► Bescherming tegen omgekeerde polariteit: de ingebouwde beveiliging tegen omgekeerde polariteit voorkomt schade door verkeerd aangesloten spanningsbronnen. Dit betekent dat het systeem beschermd blijft, zelfs bij onbedoelde bedradingsfouten.

► ESD-beveiliging: speciale ESD-circuits beschermen gevoelige componenten tegen elektrostatische ontladingen die kunnen optreden wanneer modules worden geïnstalleerd of verwijderd.

Deze dubbele beschermingslaag verlengt de levensduur van het hele systeem aanzienlijk en zorgt ervoor dat je meerkleurenopstelling zelfs bij continu gebruik betrouwbaar werkt.

Bij de levering inbegrepen:

• KMS moederbord
• 4 x KMS motor adapter
• 1 x KMS RGB
• 1 x KMS buffer

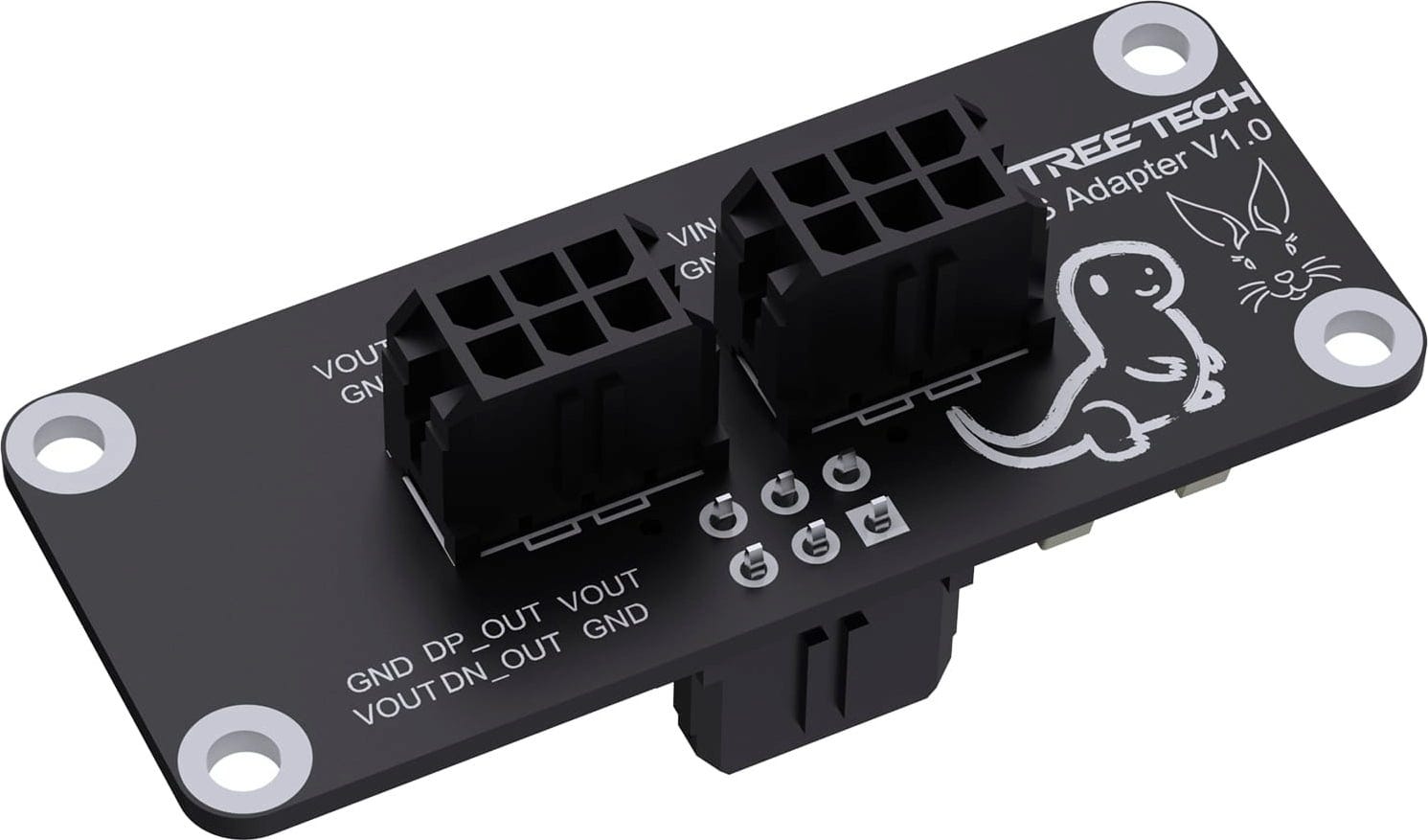

• 1 x KMS adapter
• 1 x KMS PWR adapter
• 1 x KMS hub

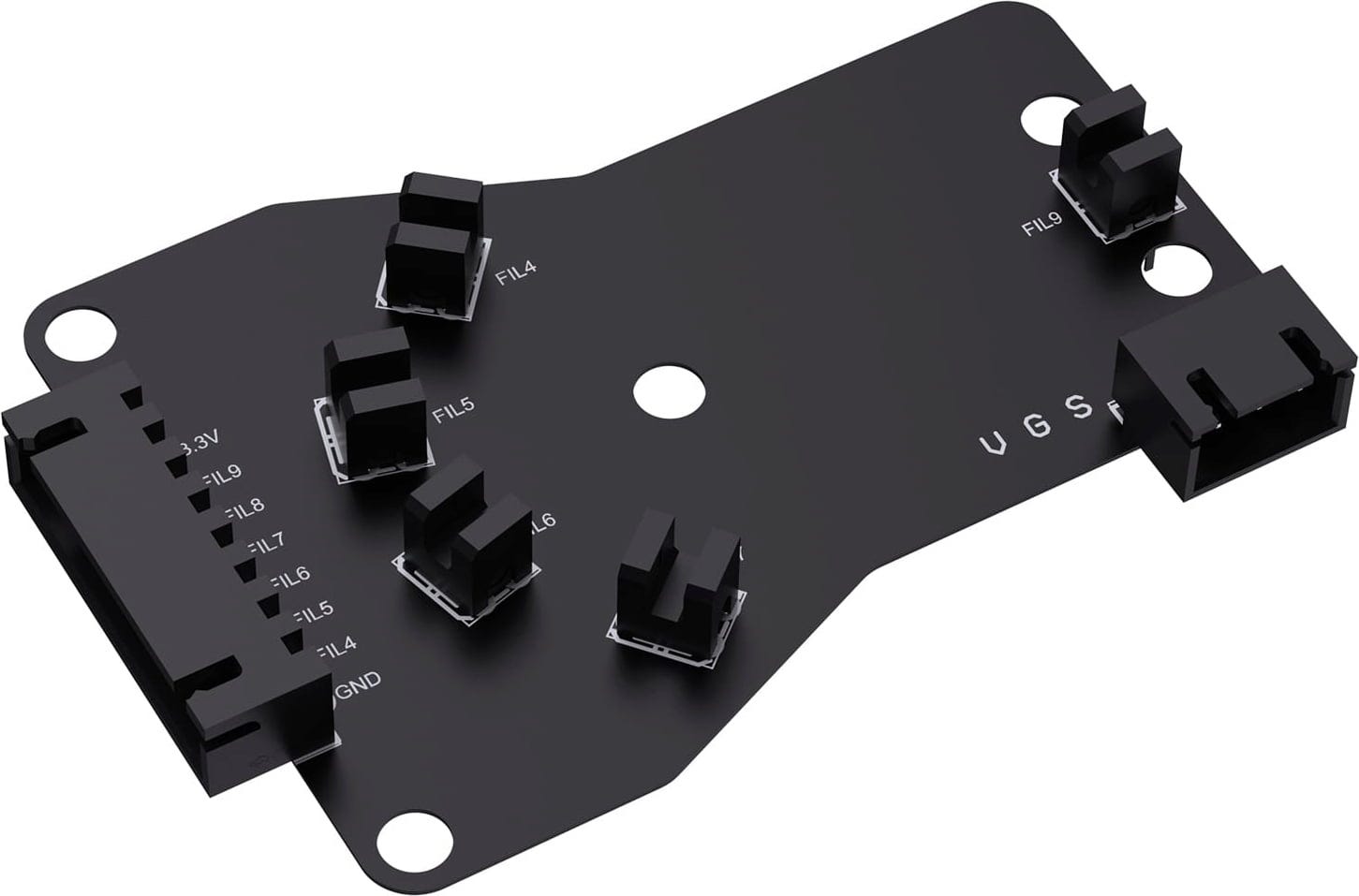

• 1 x KMS opto-elektronische schakelaar
• 2 x 6-pins kabel, 500 mm, 1500 mm
• 1 x 3-pins kabel, 150 mm
• 1 x 6-pin kabel, 500 mm
• 5 x 3-pins kabel, 100 mm
• 1 x 8-pins kabel, 200 mm
• 4 x motorkabel, 50 mm
• 4 x 7-pins kabel, 150 mm
• 4 x heatsink, 9x9x12 mm
